Montaje

La parrilla electro-forjada está compuesta por pletinas soportantes de distinta altura y espesor, unidas mediante barras transversales rigidizadoras. La unión entre ambos elementos es realizada mediante un proceso automático de fusión eléctrica y compresión mecánica, lo que garantiza la unión óptima de los componentes, asegurando su rigidez, seguridad y durabilidad.

Las parrillas son fabricadas en diferentes configuraciones que permiten diversas aplicaciones, las cuales variarán dependiendo del entorno, la carga de trabajo y la luz entre los apoyos.

Según lo anterior, hay aspectos importantes a considerar en el montaje y fijación de la parrilla electro-forjada, de manera que sus características de resistencia, seguridad y durabilidad, no se vean afectadas a causa de un montaje y/o fijación inadecuados.

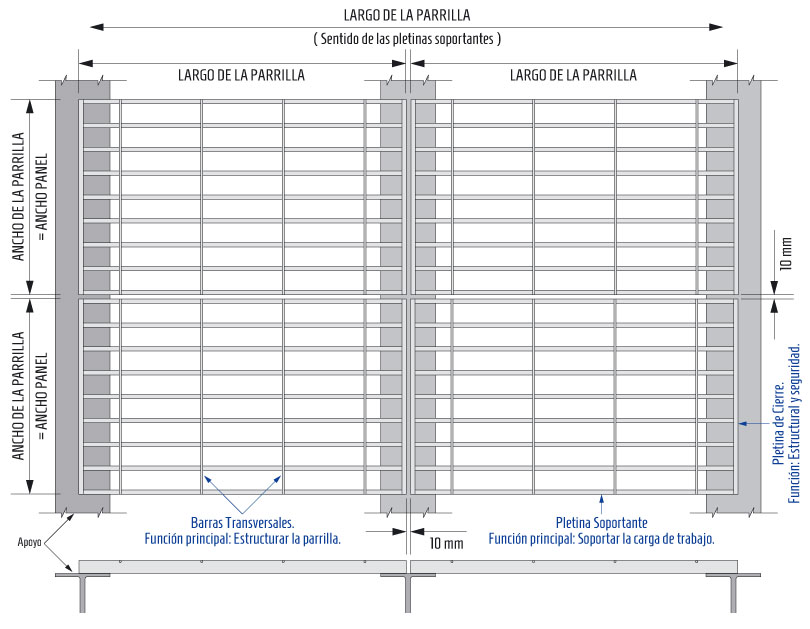

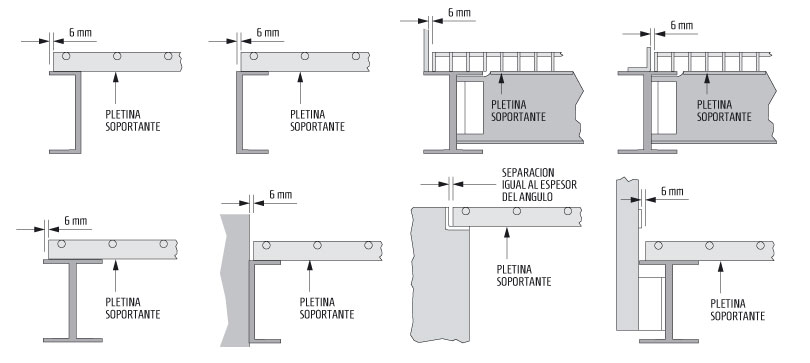

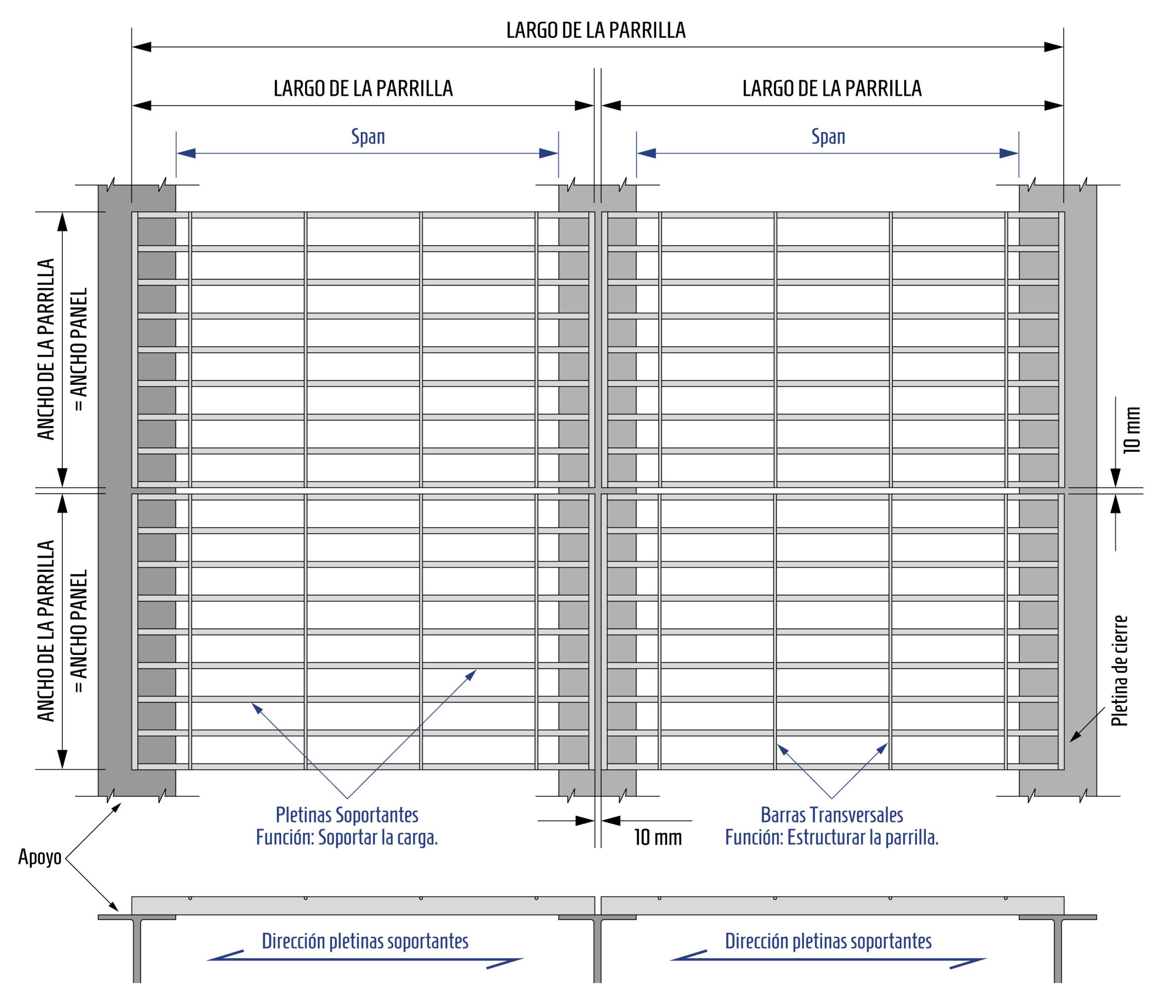

Montaje Tolerancias

Métodos de Sujeción

Soldadura

Este sistema es conveniente para el montaje de parrillas permanentes o de remoción esporádica, con un resultado rápido, seguro y económico.

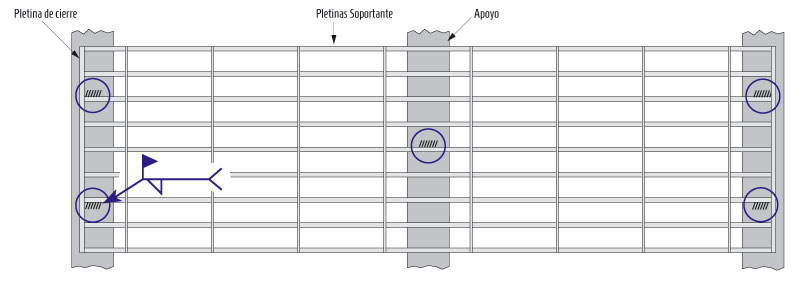

Instalación soldada con cordones de soldadura de 5 X 20 mm. en la tercera pletina soportante de los extremos y en el centro de la parrilla.

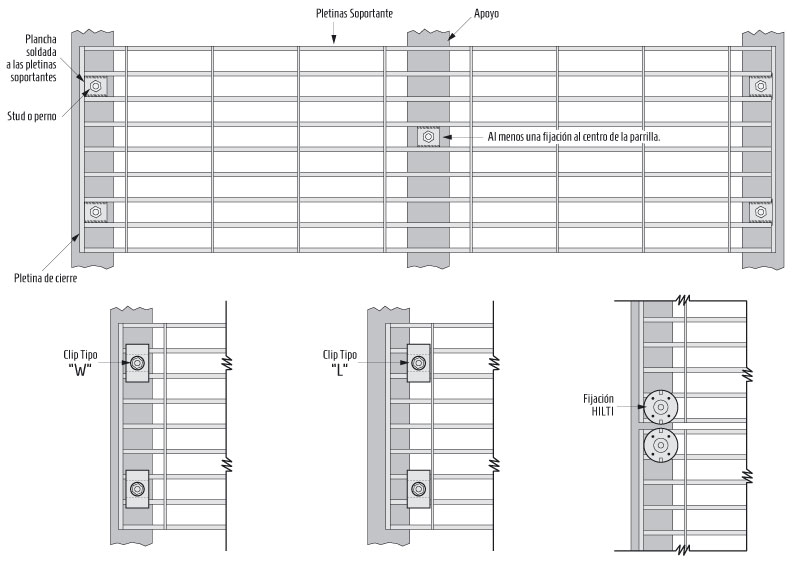

Apernado

Este método se recomienda para parrillas de remoción frecuente y/o donde no se pueda soldar.

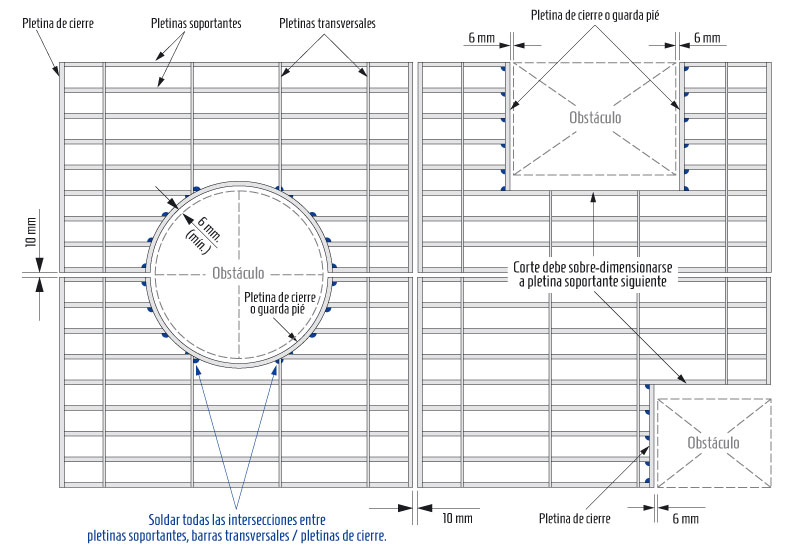

Dimensionado

Tolerancias de Fabricación

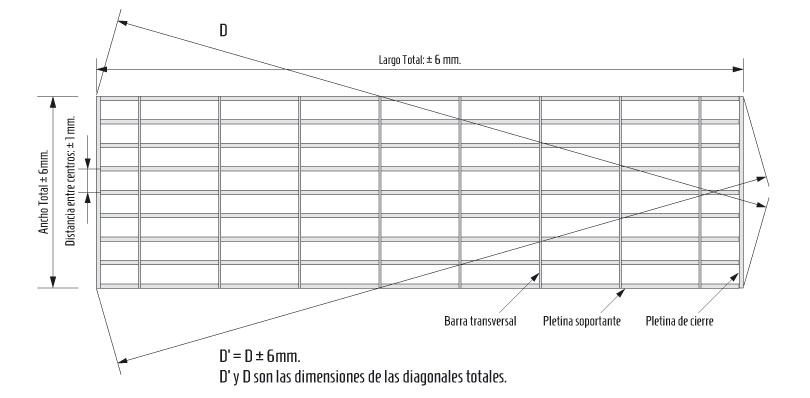

Alineamiento y espaciamiento de las barras transversales

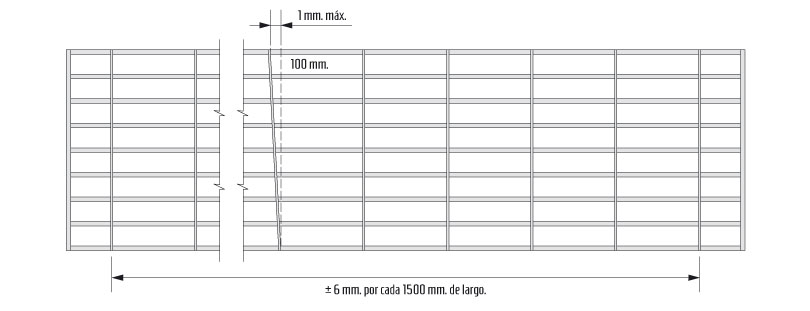

Las barras transversales deberán estar perpendiculares a las pletinas soportantes y su desviación máxima será de 1 mm. por cada 100 mm. de ancho de la parrilla.
La tolerancia en el espaciamiento de las barras transversales será de ± 6 mm. por cada 1500 mm. de largo de la parrilla.

Tolerancia en el arco longitudinal

La desviación por arco longitudinal de las pletinas soportantes no debe ser mayor a 1/200 del largo total de la parrilla.

Tolerancia en el arco transversal

Antes de fijar la pletina de cierre, la desviación del arco transversal no debe ser mayor a 10 mm. por cada 1000 de ancho.

Desviación de la pletina soportante

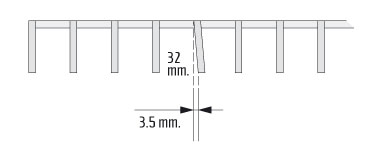

La desviación máxima de la pletina soportante es de 3.5 mm. por cada 32 mm. (1.1/4”) de altura de la pletina.
